وال مش چیست و چه کاربردی دارد؟ والمش دیوار از چی ساخته شده؟
وال مش (Wall Mesh) یا در نوشتاری والمش دیوار هم نوشته میشود، یک سیستم نوین و فوق العاده موثر است که برای مقاوم سازی و مهار لرزه‌ای دیوارهای غیرسازه‌ای (مانند دیوارهای جداکننده داخلی، تیغه‌ها و دیوارهای پیرامونی) در ساختمان‌های جدید است. چند سالی است که از “وال مش دیوار” زیاد استفاده میشود و در ساخت و ساز ورود پیدا کرده است. این سیستم به جای روش‌های سنتی مانند وال پست، برای افزایش انسجام و یکپارچگی دیوار و جلوگیری از تخریب ناگهانی آن در هنگام زلزله به کار می‌رود. در ادامه مفصل در مور اینکه وال مش چیست و چه کاربردی دقیقا داره و چند نوع ازش وجود و قیمت وال مش چجوری محاسبه میشه، توضیح داده ایم.
والمش یه همان وال مش چیست؟
به زبان ساده، وال مش شبکه‌ای از الیاف یا نوارهای فایبرگلاس (یا الیاف کربن و بازالت در موارد خاص) است که با استفاده از پلاستر (ملات سیمانی یا گچی) روی سطح دیوار نصب میشود و موجب مقاوم سازی دیوار میگردد. این شبکه مانند یک کمربند یا مهاربند نامرئی عمل می‌کند و دیوار را در برابر نیروهای جانبی ناشی از زلزله، بادهای شدید و سایر ارتعاشات مستحکم می‌سازد. یعنی کاربرد اصلی والمش دقیقا همین است، مقاوم سازی در برابر عوامل داخلی و بیرونی ساختمان.
وال مش (Wall Mesh)، به عنوان جدیدترین نسل وال پست، بر اساس تکنولوژی کامپوزیت FRCM طراحی و تولید میشود. این سیستم نوین عملکرد فوق‌العاده موثری در مقاوم سازی سازه‌ها دارد. به طور کلی با توجه به مزایای چشمگیرش، به سرعت جایگزین وال پست‌های فلزی سنتی شده است و اکنون در بسیاری از ساختمان‌ها مورد استفاده قرار می‌گیرد.
اجزای اصلی سیستم وال مش:

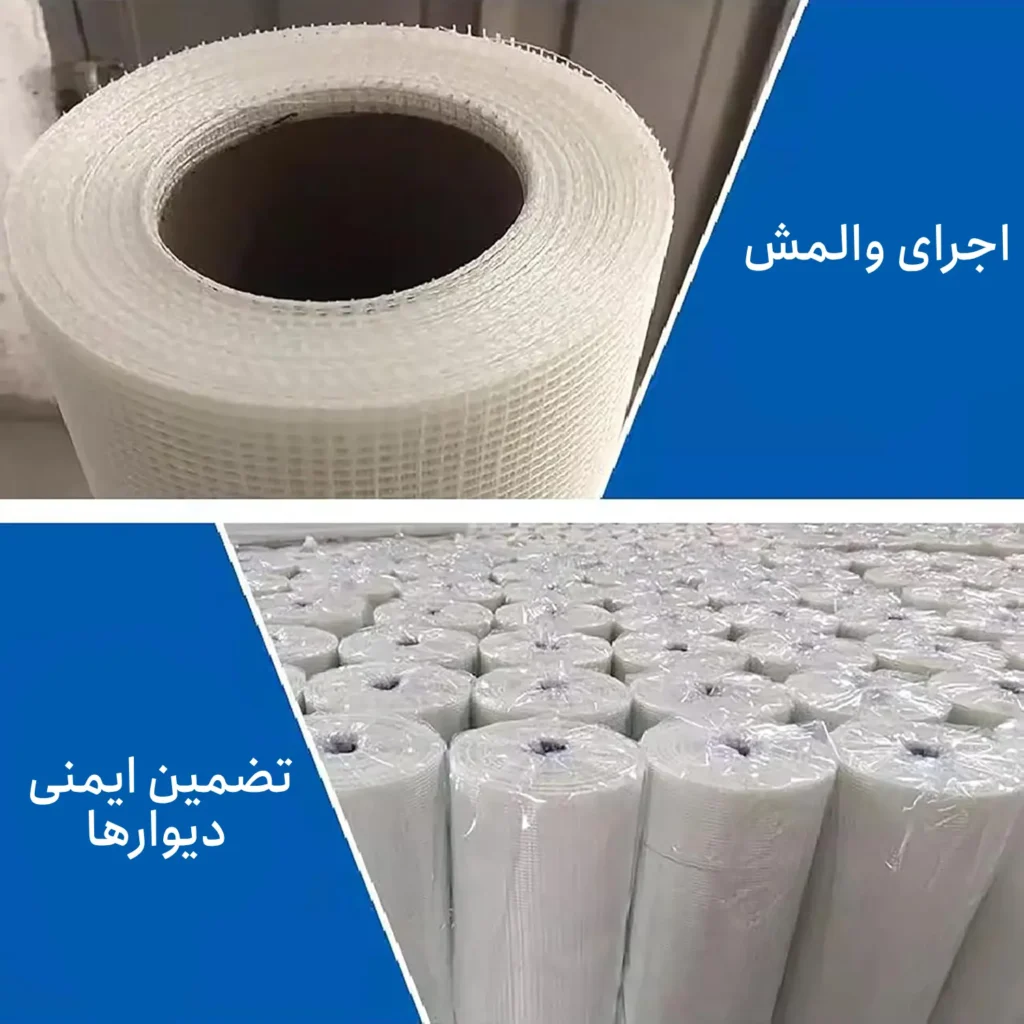

شبکه الیاف (مش): معمولاً از جنس فایبرگلاس با مقاومت کششی بالا است که به صورت نواری یا توری (مش) ارائه میشود.
پلاستر (ملات): ملاتی بر پایه سیمان یا گچ که برای نصب مش بر روی دیوار و پوشش آن استفاده میشود.
چسب یا پرایمر (در صورت نیاز): برای بهبود چسبندگی پلاستر به سطح دیوار.
نبشی‌ها یا وادارهای منقطع (در برخی روش‌ها): برای اتصال دیوار به سازه اصلی و افزایش عملکرد سیستم.
مراحل اجرایی وال مش:
- دیوارچینی: ابتدا دیوار مورد نظر باید به طور کامل چیده شود.
- انتخاب و آماده‌سازی مش: بر اساس مشخصات پروژه (نوع خاک، بلوک، ارتفاع دیوار)، نوار توری وال مش با ابعاد مناسب انتخاب میگردد.
- مرطوب کردن دیوار: سطح دیوار باید قبل از اعمال پلاستر، کاملاً خیس شود تا چسبندگی بهتری ایجاد گردد.

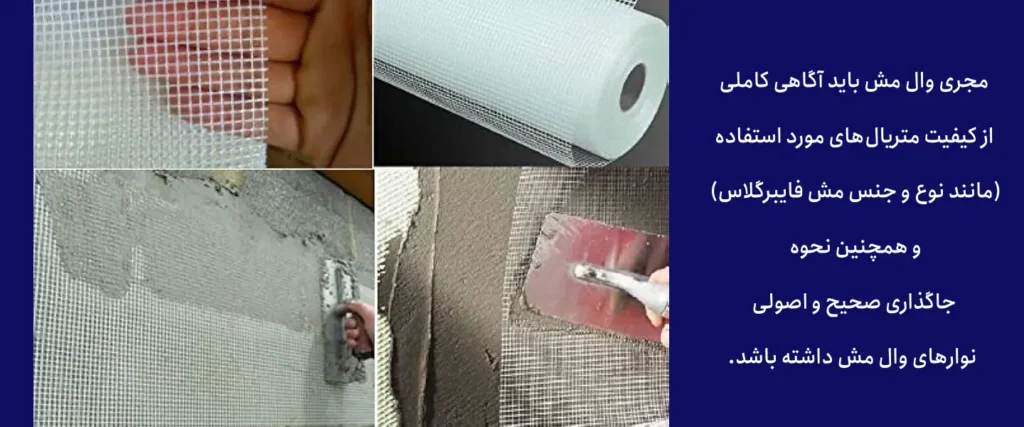

- اجرای لایه اول پلاستر: یک لایه از پلاستر گچی یا سیمانی به صورت پاششی روی دیوار مرطوب اجرا میشود.

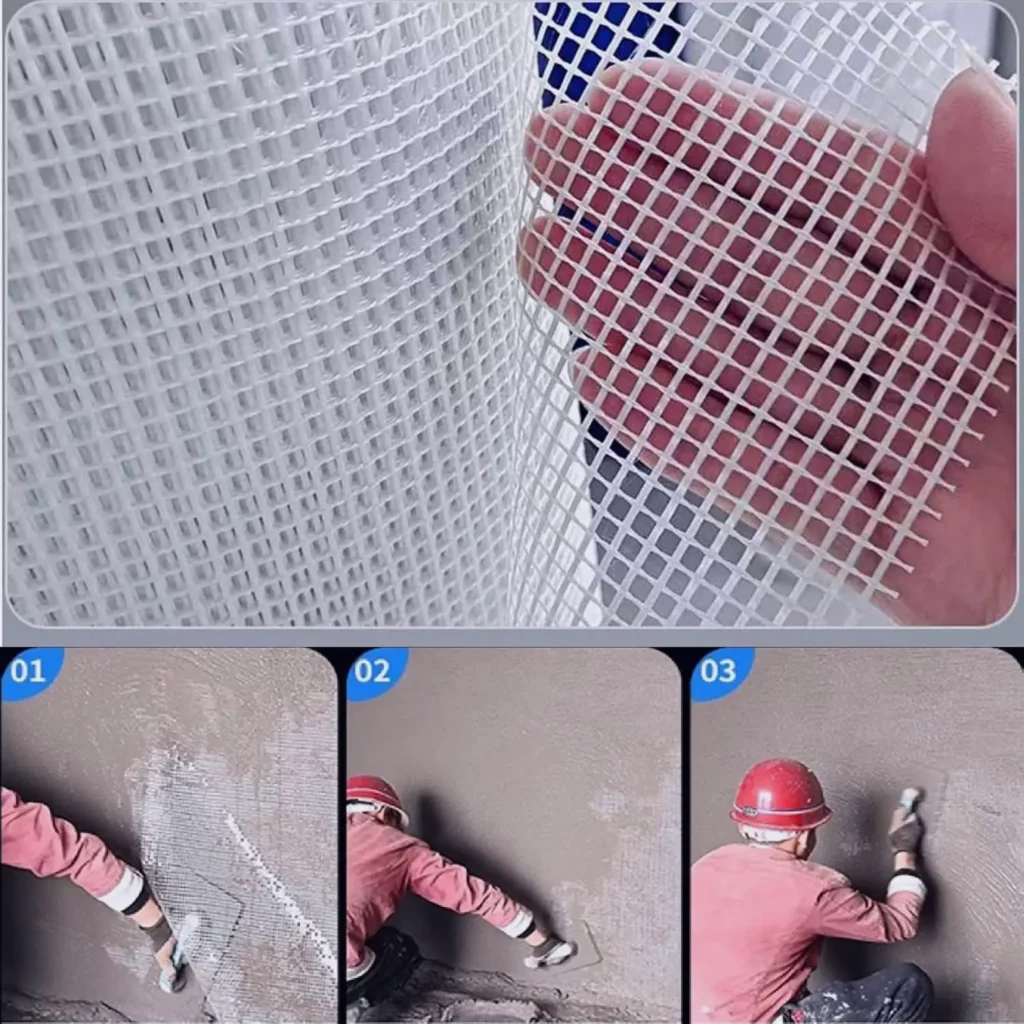

- قرار دادن توری وال مش: توری فایبرگلاس روی لایه اول پلاستر و در فواصل از پیش تعیین شده قرار می‌گیرد. در برخی پروژه‌ها، می‌توان توری را به صورت سرتاسری روی دیوار اجرا کرد.
- اجرای لایه دوم پلاستر: برای اتصال بهتر و پوشش کامل، یک لایه دیگر از همان پلاستر روی توری‌ها اجرا میشود.
- مهار لبه‌ها با نبشی: در مرحله نهایی، برای مهار لبه‌های وال مش، از پروفیل‌های نبشی برای اتصال به تیر و ستون استفاده میشود. این نبشی‌ها با استفاده از چسب اپوکسی دوجزئی محکم چسبانده می‌شوند.
محاسبات فنی سیستم وال مش
محاسبات فنی دقیق برای سیستم وال مش و خرید مصالح برای ایجاد وال مش، شامل تعیین سایز و فاصله ناودانی‌های منقطع و همچنین فاصله بین نوارهای وال مش، کاملاً تابعی از مشخصات فنی هر پروژه است. پارامترهای کلیدی ورودی در محاسبات والمش شامل پهنه خطر زلزله، سرعت باد، طبقه قرارگیری دیوار، ارتفاع طبقه، نوع مصالح سازنده دیوار و قطعات الحاقی به آن میشود. این محاسبات پیچیده با استفاده از نرم‌افزار تخصصی وال مش انجام می‌پذیرد و علاوه بر دفترچه محاسباتی جامع، نقشه جانمایی اجزا و متره مصالح مورد نیاز نیز ارائه میگردد.
در ضمن باید بگوییم که مراجع اصلی مورد استناد در طراحی وال مش، پیوست ششم استاندارد ۲۸۰۰، نشریه ۸۱۹ مرکز تحقیقات راه، مسکن و شهرسازی، و نیز نشریه‌های ۷۲۹ و ۳۲۶ سازمان برنامه و بودجه کشور هستند که تضمین‌کننده صحت و استاندارد بودن طراحی می‌باشند. برای تهیه کتاب آیین ﻧﺎﻣﻪ ﻃﺮح ﺳﺎﺧﺘﻤﺎﻧﻬﺎ در ﺑﺮاﺑﺮ زﻟﺰﻟﻪ و دانلود نشریه ۸۱۹ و دیگر نشریه ها برای پیاده سازی والمش و آگاهی از استانداردهای زلزله، از ازبیلت بوک اقدام کنید.
چرا پیاده سازی وال مش اینقدر همه گیر و مهم شده است؟
در دنیا، هنوز کسی نتوانسته جلوی زلزله را بگیرید و دانشی وجود ندارد که از قبل وقوع زلزله را دقیقا تشخیص دهد و از آن جلوگیری کنند. به همین دلیل راهکاریی برای مقاوم سازی ساختمان در برابر زلزله پدید آمده که یکی از آن، استفاده از والمش است. در زلزله‌ها، اغلب تخریب دیوارهای غیرسازه‌ای (که وظیفه تحمل بار اصلی سازه را ندارند) باعث خسارات مالی سنگین و حتی تلفات جانی میشود. این دیوارها به دلیل عدم اتصال کافی به سازه اصلی و صلبیت پایین، در برابر ارتعاشات جانبی مقاومت کمی دارند و به راحتی ترک خورده یا فرو می‌ریزند. وال مش با یکپارچه کردن دیوار و ایجاد یک سیستم مقاوم، از این فروپاشی جلوگیری می‌کند. برای مشاهده فیلم اجرای وال مش دیوار سری به یوتیوب بزنید.
مزایای اصلی استفاده از وال مش:
افزایش ایمنی لرزه‌ای: اصلی ترین و مهم‌ترین مزیت استفاده از والمش دیوار، بهبود عملکرد دیوار در برابر زلزله و جلوگیری از فروریزش آن است.
سبک‌سازی: در مقایسه با روش‌های سنتی مانند وال پست فولادی، وزن بسیار کمتری دارد که به کاهش وزن کلی سازه و در نتیجه کاهش نیروی زلزله وارد بر آن کمک می‌کند.
اجرای سریع و آسان: مزیتی که والمش دارد، این است که نصب نسبت به وال پست‌های فلزی، سریع‌تر و کم‌دردسرتر است.
کاهش هزینه‌ها: اغلب از نظر اقتصادی مقرون‌به‌صرفه‌تر از روش‌های سنتی است.
انعطاف‌پذیری در معماری: از دیگر مزیت های والمش، انعطاف پذیری در طراحی و معماری است. به دلیل عدم نیاز به ستون‌های فولادی حجیم، دست معماران را برای طراحی‌های داخلی باز می‌گذارد.
عدم ایجاد پل حرارتی: بر خلاف وال پست‌های فلزی، عایق حرارتی دیوار را مختل نمی‌کند.
مقاومت در برابر ترک‌خوردگی: به دلیل توزیع تنش در سطح دیوار، از ایجاد ترک‌های ریز و درشت ناشی از نشست ساختمان یا تنش‌های حرارتی جلوگیری می‌کند.
لازم است بدانید که راهکار وال مش نیاز به وادارهای قائم را از بین میبرد و تمامی عملیات مربوط به آن‌ها، از ساخت و آماده‌سازی تا جوشکاری و نصب، حذف میشود.
کاهش هزینه: وال مش دیوار به تنهایی ۳۰ تا ۴۰ درصد هزینه‌ها را در مقایسه با روش‌های سنتی کاهش می‌دهد.
سازگاری با نازک کاری: در سیستم وال مش، به دلیل سازگاری بالای پلاستر با روسازی، ترک‌خوردگی نازک‌کاری به حداقل می‌رسد.
در مجموع، وال مش دیوار یک راه‌حل مدرن و مؤثر برای مقاوم‌سازی دیوارهای غیرسازه‌ای است که نقش حیاتی در افزایش ایمنی و کاهش خسارات ناشی از زلزله در ساختمان‌ها ایفا می‌کند. لازم به ذکر است که استفاده از مش الیاف در دیوارهای خارجی ساختمان ممنوع است و فقط برای دیوارهای داخلی کاربرد دارد. وال مش با تأیید استانداردها و آیین‌نامه‌های جاری کشور، از طریق تست‌های دوره‌ای، تمامی الزامات مقررات مربوطه را تأمین می‌کند. ممنوعیت استفاده از وال مش برای دیوارهای داخلی کذب است البته قوانین خاص خودش را دارد. برای اطلاع از قیمت وال مش ترب و دیجی کالا گزینه های خوبی هستند.
جای تبلیغات برای معرفی کارخانه تولید وال مش دیوار
پایش کیفی مواد به‌کاررفته در والمش به طور خلاصه
استانداردهای بین‌المللی شناخته‌شده‌ای نظیر ASTM E2098-13 و EN13496-2002 به عنوان مراجع اصلی برای کنترل و تضمین کیفیت این شبکه‌های تقویتی والمش عمل می‌کنند.
در بررسی عملکرد و مرغوبیت الیاف مورد استفاده در شبکه‌های تقویتی والمش، ارزیابی چند معیار بنیادین ضروری است. کمترین حد مقاومت در برابر کشش و نیز حداقل وزن در واحد سطح (گرماژ)، شاخص‌های اصلی تعیین‌کننده کیفیت الیاف والمش هستند. علاوه بر این، بیشترین میزان تغییر طول در لحظه شکست، یکی دیگر از معیارهای حیاتی برای اطمینان از کارایی مطلوب مواد به شمار می‌رود.
به منظور تضمین پایداری این مواد در شرایط محیطی نامطلوب والمش، نسبت مقاومت باقی‌مانده نمونه‌هایی که در معرض محیط‌های قلیایی قرار گرفته‌اند، در مقایسه با نمونه‌های اولیه (AR-RR)، باید به طور پیوسته مورد پایش قرار گیرد. در واقع، هرگاه الیاف مذکور در معرض چنین محیط‌هایی قرار بگیرند، ضروری است که در محاسبات مربوطه، مقاومت باقی‌مانده آن‌ها مبنای کار قرار گیرد.
مطلب مرتبط: مهندسی زلزله چیست؟
چگونگی استفاده از وال مش در پروژه‌های شما
برای به‌کارگیری سیستم وال مش در پروژه‌های ساختمانی، فرایندی ساده پیش‌بینی شده که شامل مراحل زیر است:
ارسال نقشه‌های معماری: ابتدا متقاضی باید نقشه‌های معماری پروژه را ارسال کند.
محاسبات فنی و گزارش اقتصادی: سپس، محاسبات فنی دقیق انجام شده و یک گزارش اقتصادی ارائه میگردد.
هماهنگی با ناظر و اخذ تأییدیه: در ادامه، هماهنگی با مهندس ناظر و دریافت تأییدیه‌های لازم صورت می‌گیرد.
ارسال بار مصالح: پس از برآورد مصالح ساختمانی، اقدام به ارسال آن‌ها میشود.
هماهنگی با تیم اجرای متخصص: در نهایت، برای اجرای وال مش با کیفیت بالا، با تیم‌های اجرایی متخصص هماهنگی‌های لازم انجام می‌گیرد.
استاندارد وال مش در مقررات ملی ساختمان
وال مش به عنوان یک روش نوین و کارآمد برای مهار لرزه‌ای دیوارها، در بند پ ۶-۱-۴-۲-۱۱-۱ پیوست ششم آیین‌نامه ۲۸۰۰ (استاندارد طراحی ساختمان‌ها در برابر زلزله) مورد تأیید قرار گرفته است. همانطور که گفته شد میتوانید این کتاب را از ازبیلت بوک خریداری کنید.
از مزایای مهم سیستم والمش، عدم نیاز به وادارهای قائم است، چرا که در این روش، خمش وارد بر دیوار به صورت یک‌طرفه عمل می‌کند و هیچ محدودیتی در طول دیوار وجود ندارد. نکته حائز اهمیت این است که اگر مش مورد استفاده در این سیستم در محیط سیمانی (قلیایی) قرار گیرد، حتماً باید از الیاف شیشه مقاوم در برابر قلیا (AR-Glass) ساخته شده باشد. این الزام به این دلیل است که الیاف شیشه معمولی در محیط قلیایی بتن دچار کاهش مقاومت و خوردگی تدریجی می‌شوند، در حالی که الیاف AR-Glass پایداری لازم را در این شرایط فراهم می‌کنند و دوام سیستم را تضمین می‌نمایند.
