اتصال کوتاه چیست؟ (مضرات، انواع و تشخیص اتصال کوتاه)
در جواب به سوال اتصال کوتاه چیست باید گفت که اتصال کوتاه به شرایطی اطلاق می‌شود که در آن مسیری با مقاومت بسیار پایین در مدار ایجاد شده و جریان الکتریکی به آسانی از این مسیر عبور می‌کند. این پدیده در واقع یک ارتباط ناخواسته بین دو نقطه از مدار است که به طور معمول نباید به هم متصل باشند. جریانی که در نتیجه اتصال کوتاه در مدار ایجاد می‌شود، جریان اتصال کوتاه نامیده می‌شود. این جریان می‌تواند در مدت زمان بسیار کوتاهی (چند میلی‌ثانیه) به مقادیری بسیار بالاتر از جریان عادی مدار برسد.
اتصال کوتاه چیست؟
اتصال کوتاه که به انگلیسی Short Circuit گفته شده و گاهی به اختصار S/C نیز امیده می‌شود، شرایطی است که در آن جریان الکتریکی از یک مسیر ناخواسته و با مقاومت بسیار کم (یا حتی صفر) عبور می‌کند. این پدیده معمولاً زمانی رخ می‌دهد که دو نقطه از مدار که نباید به هم متصل باشند، به طور ناخواسته اتصال پیدا کنند. در مقابل این حالت، مدار باز (Open Circuit) قرار دارد که در آن مقاومت بین دو نقطه از مدار به طور نامحدود زیاد است و جریان نمی‌تواند عبور کند. اصطلاح “اتصالی” نیز گاهی به جای اتصال کوتاه استفاده می‌شود، اما معمولاً به اشتباه برای توصیف هر نوع مشکل الکتریکی به کار برده می‌شود.
به نقل قول از سایت ویکی پدیا:
در تحلیل مدار، اتصال کوتاه اتصالی است که دو گره را اجبار به هم‌پتانسیل شدن می‌کند. در اتصال کوتاه ایده‌آل مقاومتی و در نتیجه افت ولتاژی در طول ارتباط وجود نخواهد داشت. اما در عمل این اتصال کوتاه تقریباً بدون امپدانس است. در این حالت شارش جریانی با مقاومت باقی مدار محدود می‌شود.
در تحلیل مدارهای الکتریکی، اتصال کوتاه به وضعیتی اشاره دارد که دو نقطه از مدار با پتانسیل‌های متفاوت، به طور مستقیم و با مقاومتی بسیار ناچیز به هم متصل می‌شوند. در حالت ایده‌آل، این اتصال بدون مقاومت و افت ولتاژ است، اما در واقعیت، اتصال کوتاه دارای امپدانسی نزدیک به صفر بوده و جریانی بسیار بالا را از خود عبور می‌دهد که مقدار آن توسط مقاومت باقی‌مانده در مدار محدود می‌شود. به عبارت دیگر، اتصال کوتاه مسیری با کمترین مقاومت را برای جریان الکتریکی فراهم می‌کند، که می‌تواند منجر به افزایش شدید جریان و آسیب به اجزای مدار شود.
انواع اتصال کوتاه
- اتصال کوتاه فاز به زمین: این نوع اتصال کوتاه، رایج‌ترین حالت در شبکه‌های الکتریکی است و حدود ۸۰ درصد از اتصال‌های کوتاه را شامل می‌شود. این اتفاق زمانی رخ می‌دهد که یکی از فازهای سیستم به زمین اتصال پیدا کند.
- اتصال کوتاه دو فاز به هم و زمین: در این حالت، دو فاز به طور همزمان به یکدیگر و همچنین به زمین برخورد می‌کنند. این نوع اتصال کوتاه ترکیبی از اتصال فاز به فاز و فاز به زمین است.
- اتصال کوتاه دو فاز به هم: این نوع اتصال کوتاه که به نام اتصال فاز به فاز نیز شناخته می‌شود، زمانی اتفاق می‌افتد که دو فاز مستقیماً به هم برخورد کنند. حدود ۱۵ درصد از اتصال‌های کوتاه در شبکه‌های الکتریکی از این نوع هستند.
- اتصال کوتاه سه فاز به هم: این حالت که به اتصال سه فاز به نول و زمین نیز معروف است، شدیدترین نوع اتصال کوتاه محسوب می‌شود. احتمال وقوع آن کم است و تنها حدود ۵ درصد از اتصال‌های کوتاه را شامل می‌شود. این اتفاق زمانی رخ می‌دهد که هر سه فاز به طور همزمان به یکدیگر برخورد کنند.

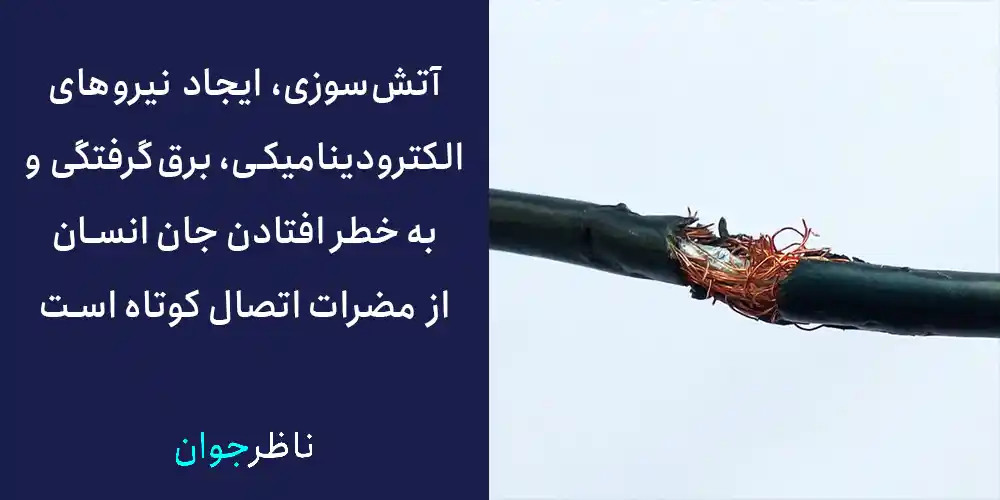

مضرات اتصال کوتاه چیست؟
اتصال‌های کوتاه به دو دلیل اصلی خطرناک هستند:
- گرمایش بیش از حد و آتش‌سوزی: عبور جریان بسیار زیاد ناشی از اتصال کوتاه باعث گرم شدن بیش از حد تجهیزات شده و ممکن است به آتش‌سوزی منجر شود.
- نیروهای الکترودینامیکی: جریان اتصال کوتاه در بخش‌های معیوب مدار، نیروهای الکترودینامیکی قوی ایجاد می‌کند که می‌تواند به تجهیزات آسیب برساند، کابل‌ها را قطع کند یا حتی باعث تغییر شکل دائمی باسبارها شود.
- برق‌گرفتگی و خطر جانی: اتصال کوتاه می‌تواند باعث ایجاد جریان‌های خطرناک در مدار شود که در صورت تماس انسان با بخش‌های برقدار، منجر به برق‌گرفتگی شدید یا حتی مرگ شود. این خطر به ویژه در محیط‌های خانگی یا صنعتی که افراد با تجهیزات الکتریکی در تماس هستند، بسیار جدی است.

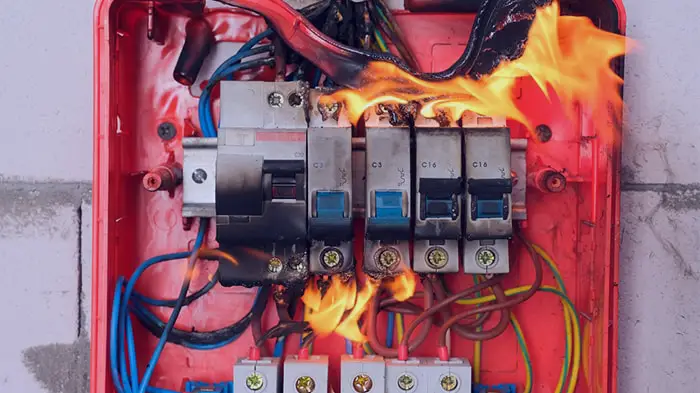

عوامل ایجاد اتصال کوتاه در خانه و شبکه
عوامل ایجاد اتصال کوتاه در خانه
اتصال‌های کوتاه در محیط‌های خانگی می‌توانند ناشی از عوامل مختلفی باشند که برخی از رایج‌ترین آنها عبارتند از:
۱. عایق معیوب:
- فرسودگی یا آسیب دیدگی عایق سیم‌های فاز و نول می‌تواند باعث تماس ناخواسته بین آنها شود.
- عوامل مانند برخورد ناخن، پیچ‌کاری یا حتی گذشت زمان می‌تواند به عایق سیم‌ها آسیب وارد کند و اتصال کوتاه ایجاد کند.
۲. اتصالات سست:
- اتصالات شل یا نادرست بین سیم‌ها ممکن است باعث تماس فاز و نول شود.
- تعمیر این نوع اتصالات اغلب دشوار است و ممکن است نیاز به کار با سیم‌های برقدار داشته باشد.
۳. حیوانات:
- حیواناتی مانند موش‌ها یا سنجاب‌ها ممکن است با جویدن سیم‌ها، عایق آنها را از بین ببرند و باعث تماس فاز و نول شوند.
۴. لوازم الکتریکی خانگی:
- لوازم قدیمی یا معیوب ممکن است به مرور زمان باعث ایجاد اتصال کوتاه شوند. (برای آشنایی بیشتر، می‌توانید مقاله نکات ایمنی استفاده از وسایل برقی را مطالعه کنید تا از برق گرفتگی، جلوگیری کنید.)
این مشکل اغلب در دو شاخه‌ها، سوکت‌ها یا نزدیکی تجهیزات بزرگ مانند اجاق‌ها و ماشین‌های ظرفشویی رخ می‌دهد. بهتر است این تجهیزات توسط تکنسین‌های متخصص بررسی شوند.
عوامل ایجاد اتصال کوتاه در شبکه
در شبکه‌های الکتریکی، اتصال کوتاه می‌تواند به دلایل زیر اتفاق بیفتد:
- دلایل مکانیکی:برخورد اجسام خارجی به هادی‌ها یا تماس حیوانات با سیم‌ها.
- اضافه ولتاژ: صاعقه یا رعد و برق می‌تواند باعث ایجاد اضافه ولتاژ و در نتیجه اتصال کوتاه شود.
- شکست عایق: عایق بین هادی‌ها ممکن است به دلیل حرارت، رطوبت یا خوردگی از بین برود.
رفتار جریان در اتصال کوتاه
هنگامی که اتصال کوتاه در شبکه رخ می‌دهد، جریان بسیار زیادی به سمت مدار جاری می‌شود. این جریان در ابتدا به حداکثر مقدار خود می‌رسد (جریان زیرگذرا) و سپس به تدریج کاهش یافته و به حالت ماندگار می‌رسد.
- پدیده گذرا: در لحظه وقوع خطا، جریان به سرعت تغییر می‌کند و این مرحله به عنوان پدیده گذرا شناخته می‌شود. گفننی است که این مرحله موقتی است و تنها برای مدت کوتاهی ادامه دارد.
- جریان زیرگذرا: در این مرحله، جریان به بالاترین مقدار خود می‌رسد اما به سرعت کاهش می‌یابد.
- جریان ماندگار: پس از اتمام مرحله گذرا، جریان به مقدار ثابتی می‌رسد که به آن جریان ماندگار گفته می‌شود.
نحوه تشخیص اتصال کوتاه
برای تشخیص اتصال کوتاه، می‌توان از روش‌های زیر استفاده کرد:
- بررسی فیوزها: اگر فیوز به طور مکرر قطع می‌شود، احتمالاً اتصال کوتاه در مدار وجود دارد.
- استفاده از مولتی‌متر: با اندازه‌گیری مقاومت بین سیم‌های فاز و نول، می‌توان وجود اتصال کوتاه را تشخیص داد. مقاومت بسیار پایین (نزدیک به صفر) نشان‌دهنده اتصال کوتاه است.
- بررسی بصری: بازرسی سیم‌ها و اتصالات برای یافتن علائمی مانند سوختگی، ذوب‌شدگی یا آسیب به عایق‌ها می‌تواند به تشخیص اتصال کوتاه کمک کند.
با شناسایی به موقع و رفع اتصال کوتاه، می‌توان از آسیب‌های جدی به تجهیزات و خطرات جانی جلوگیری کرد.
تجهیزات جلوگیری از اتصال کوتاه
در این بخش از مقاله به بررسی تجهیزاتی خواهیم پرداخت که می‌توانند از ایجاد اتصال کوتاه جلوگیری کنند.

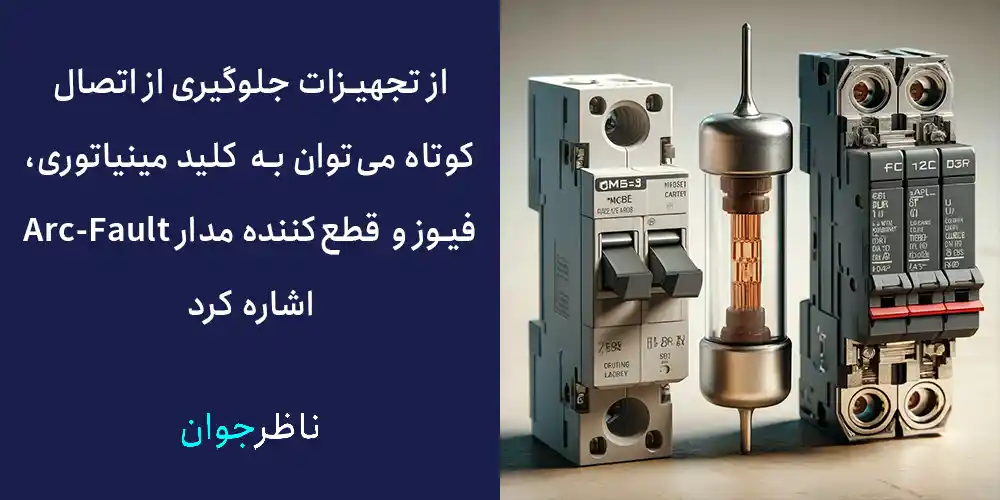

- کلید مینیاتوری: کلید مینیاتوری یکی از کلیدهای خودکار و غیرقابل تنظیم است که به دو صورت اصلی عمل می‌کند: محافظت از مدار الکتریکی در برابر جریان‌های بیش از حد مجاز و همچنین جلوگیری از وقوع خطای اتصال کوتاه.
- فیوز: احتمالاً با نام فیوز آشنا هستید. این دستگاه که گاهی به عنوان مدارشکن نیز شناخته می‌شود، وظیفه حفاظت از وسایل برقی را در صورت جریان غیرطبیعی به عهده دارد. فیوز به محض وقوع اتصال کوتاه، بلافاصله مدار را قطع می‌کند.
- قطع‌کننده مدار Arc-Fault: این نوع از قطع‌کننده‌ها قادر به شناسایی اتصال کوتاه هستند. در واقع، زمانی که قوس الکتریکی در مدار ایجاد می‌شود، این دستگاه به سرعت مدار را قطع می‌کند و از بروز حوادث احتمالی جلوگیری می‌نماید.
با مطالعه مقاله انواع فیوزها می‌توانید با انواع فیوز و کاربرد هر یک اشنا شوید تا خریدی مطمئن داشته باشید.
سوالات متداول در مورد اتصال کوتاه
قدرت اتصال کوتاه چیست؟
قدرت اتصال کوتاه به حداکثر جریانی اطلاق می‌شود که می‌تواند در یک سیستم الکتریکی در صورت وقوع اتصال کوتاه به وجود آید. این جریان معمولاً برای طراحی و انتخاب تجهیزات حفاظتی و الکتریکی بسیار مهم است، زیرا باید بتوانند این جریان را به طور ایمن مدیریت کنند.
تست اتصال کوتاه چیست؟
تست اتصال کوتاه یک فرآیند آزمایشی است که برای ارزیابی توانایی سیستم‌های الکتریکی در مواجهه با شرایط اتصال کوتاه انجام می‌شود. این تست به کمک اندازه‌گیری جریانی که در صورت بروز اتصال کوتاه ایجاد می‌شود، به تحلیل عملکرد تجهیزات و حفاظت از آنها کمک می‌کند.
اتصال کوتاه در ماهواره چیست؟
اتصال کوتاه در ماهواره به وضعیتی اطلاق می‌شود که در آن مدارهای الکتریکی داخلی ماهواره به طور ناخواسته به هم متصل می‌شوند. این وضعیت می‌تواند منجر به خرابی تجهیزات، عملکرد نادرست و حتی از دست رفتن کامل ماهواره شود. طراحی و تست‌های دقیق برای جلوگیری از این مشکل در ساخت ماهواره‌ها بسیار حیاتی است.
جریان اتصال کوتاه چیست؟
جریان اتصال کوتاه به جریانی گفته می‌شود که به طور ناگهانی و در اثر یک اتصال کوتاه در مدار الکتریکی ایجاد می‌شود. این جریان معمولاً بسیار بالاتر از جریان عادی مدار است و می‌تواند به تجهیزات و مدار آسیب جدی وارد کند، به همین دلیل استفاده از تجهیزات حفاظتی ضروری است.
انواع اتصال کوتاه در سیستم قدرت چیست؟
انواع اتصال کوتاه در سیستم قدرت شامل اتصال کوتاه تک فاز که در آن فقط یکی از فازها به زمین یا فاز دیگر متصل می‌شود. دیگری اتصال کوتاه دو فاز است که در آن دو فاز به هم متصل می‌شوند و آخری اتصال کوتاه سه فاز بوده که در این حالت هر سه فاز به هم متصل می‌شوند. گفتنی است هر یک از این انواع اتصال کوتاه می‌تواند اثرات متفاوتی بر روی سیستم قدرت و تجهیزات آن داشته باشد.
اتصال کوتاه در LNB:
در LNB (Low-Noise Block-down converter)، اتصال کوتاه به وضعیتی اشاره دارد که در آن سیم‌های داخلی یا اتصالات الکتریکی به طور ناخواسته به هم متصل می‌شوند. این اتصال کوتاه می‌تواند ناشی از عوامل مختلفی مانند آسیب دیدگی کابل، رطوبت، یا فرسودگی قطعات باشد. اتصال کوتاه در LNB می‌تواند منجر به از دست رفتن سیگنال، اختلال در دریافت کانال‌ها، یا حتی آسیب دیدن دستگاه رسیور شود.
محاسبه جریان اتصال کوتاه:
محاسبه جریان اتصال کوتاه برای اطمینان از ایمنی سیستم‌های الکتریکی ضروری است. این محاسبات به تعیین ظرفیت قطع مناسب برای تجهیزات حفاظتی مانند فیوزها و کلیدهای مدار کمک می‌کند. برای محاسبه جریان اتصال کوتاه، باید مقاومت کل مدار را در نظر گرفت. در یک اتصال کوتاه ایده‌آل، مقاومت صفر است، بنابراین جریان بی‌نهایت خواهد بود. با این حال، در واقعیت، مقاومت سیم‌ها و سایر اجزای مدار، جریان را محدود می‌کند. برای محاسبات دقیق‌تر، از نرم‌افزارهای تخصصی یا استانداردهای مربوطه استفاده می‌شود.
ارور اتصال کوتاه در LNB:
ارور اتصال کوتاه در LNB معمولاً به صورت عدم دریافت سیگنال یا نمایش پیام‌های خطا در رسیور ظاهر می‌شود. این خطا می‌تواند ناشی از عوامل مختلفی مانند خرابی LNB، آسیب دیدگی کابل، یا مشکلات در اتصالات باشد. برای رفع این خطا، ابتدا باید کابل‌ها و اتصالات را بررسی کرد و در صورت لزوم، LNB را تعویض کرد.
تست اتصال کوتاه با مولتی متر:
مولتی متر ابزاری مفید برای تست اتصال کوتاه است. برای این کار، مولتی متر را در حالت تست مقاومت (اهم) قرار دهید و دو سر آن را به نقاط مورد نظر در مدار یا LNB وصل کنید. اگر مقاومت نمایش داده شده بسیار کم یا صفر باشد، نشان دهنده وجود اتصال کوتاه است. این تست به شناسایی محل دقیق اتصال کوتاه و رفع آن کمک می‌کند.
کلید محافظ جان برای اتصال کوتاه:
کلید محافظ جان (Residual Current Device یا RCD) برای حفاظت از افراد در برابر برق گرفتگی ناشی از جریان نشتی طراحی شده است، نه اتصال کوتاه. کلید محافظ جان با مقایسه جریان ورودی و خروجی مدار، جریان نشتی را تشخیص داده و در صورت وجود، مدار را قطع می‌کند. برای حفاظت در برابر اتصال کوتاه، از فیوزها یا کلیدهای مدار استفاده می‌شود که با تشخیص جریان بیش از حد، مدار را قطع می‌کنند.
سخن آخر در مورد اینکه اتصال کوتاه چیست
در آخر، در جواب به سوال اتصال کوتاه چیست رسیده و متوجه شدید که اتصال کوتاه یکی از رایج‌ترین و خطرناک‌ترین مشکلات در سیستم‌های الکتریکی است که می‌تواند منجر به آسیب‌های جدی به تجهیزات، آتش‌سوزی و حتی خطرات جانی شود. برای مقابله با این پدیده، استفاده از تجهیزات حفاظتی مانند کلیدهای مینیاتوری، فیوزها و قطع‌کننده‌های مدار Arc-Fault ضروری است. این ابزارها نه تنها از مدار در برابر جریان‌های غیرطبیعی محافظت می‌کنند، بلکه با تشخیص به‌موقع و قطع سریع جریان، از گسترش آسیب‌ها جلوگیری می‌کنند. رعایت استانداردهای ایمنی، بازرسی دوره‌ای سیستم‌های الکتریکی و آگاهی از نحوه عملکرد این تجهیزات، گام‌های مهمی برای کاهش خطرات ناشی از اتصال کوتاه و حفظ ایمنی افراد و تجهیزات هستند.
