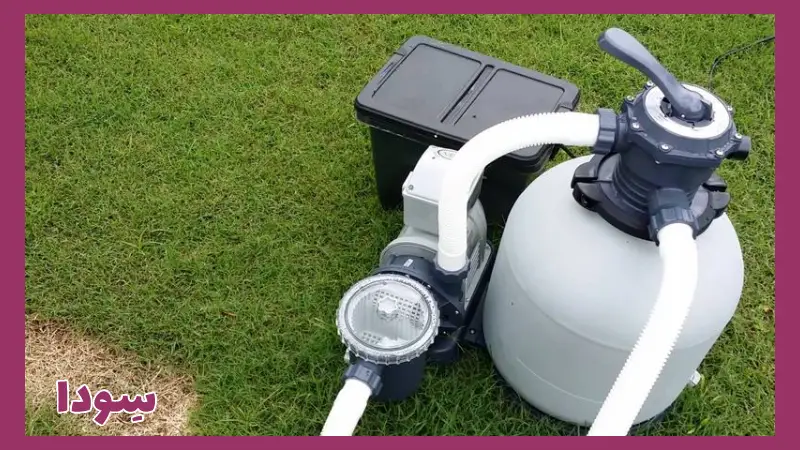

فیلتر شنی استخر چیست؟ معایب و مزیت تصفیه آب با فیلتر شنی در این پست بررسی کرده ایم. یکی از بهترین سیستم های فیلتراسیون، فیلتر شنی است. فیلتر شنی پرمصرف ترین انواع فیلترهای استفاده شده در سیستم تصفیه آب استخر خانگی، باغی، ورزشی و هر نوع استخر دیگر است. ما در این پست به طور جامع به سراغ بررسی سیستم فیلتر شنی آب استخر رفته ایم. مطلب زیر از زبان مهندس توکلی نوشته شده و کاملا تخصصی است. خواندن پست «فیلتر شنی استخر» بیشتر از ۵ دقیقه وقت شما را نمیگیرد ولی اطلاعاتتان را راجع به مکانیزم فیلترشنی بیشتر میکند. 🙂
بررسی مکانیزم فیلتر شنی آب استخر
در سیستم فیلتر شنی آب استخر، آب استخر از طریق لوله‌های ورودی به فیلتر شنی می‌رسد. فیلتر شنی برای حذف ذرات معلق در آب استخر استفاده می‌شود. در این فیلتر، آب استخر از بالای مخزن شنی به داخل مخزن وارد می‌شود. سپس از طریق لایه‌های مختلف شن و ماسه با فشار بالا عبور میکند. در این روند، ذرات معلق در آب توسط لایه‌های شن و ماسه گرفته می‌شوند و آب تصفیه شده از طریق لوله‌های خروجی به استخر بازگردانده می‌شود. استفاده از فیلتر شنی به عنوان یکی از مراحل تصفیه آب استخر، باعث بهبود کیفیت آب استخر و کاهش میزان مواد آلاینده در آن می‌شود
این نوع از فیلترها مجهز به دیفیوزهایی در قسمت فوقانی هستند که آب را براى تصفیه بهتر بر روى بستر شنى روى فیلتر پخش مى کنند. همچنین در پایین این فیلترها و زیر آخرین لایه از سیلیس درون آن، استرینرهایی (نازل هایی) جهت جمع آوری و عبور آب قرار دارند.
ماده فیلتر از اندازه های مناسبی از ماسه الک شده با خرده کوارتز و خرده سنگ (شن) به ارتفاع حداقل ۹۰ سانتی متر تشکیل می گردد. نتیجه مطلوب زمانی بدست می آید که اندازه ذرات ماسه ۰.۴ میلی متر با ضریب یکنواختی حداکثر ۱.۷۵ باشد، ماسه باید از خاک رس، مواد ارگانیک و مواد قابل انحلال تشکیل شود.
بر اساس آزمایشاتى که روى فیلترهاى شنى انجام شده است این موضوع به اثبات رسیده که از یک ارتفاعى به بعد مواد بکار برده شده در فیلترها توانایى تصفیه بیشتر آب را ندارند و ماکزیمم این ارتفاع ۱,۵ متر برآورد شده است. در بالای سطح بستر ماسه باید یک فاصله آزاد تقریبا ۴۵ سانتی متری ایجاد نمود تا هنگام بکواش فیلتر، از هدر رفتن بیش از حد ماده فیلتر جلوگیری شود. در حالی که ماسه با چشم غیرمسلح صاف به نظر می رسد، وقتی زیر میکروسکوپ مشاهده می‌شود، هر دانه دارای لبه های خاردار و خشن است که آلاینده ها را جذب می کند. خاک و زباله ها در شن ها محبوس می شوند و آب تمیز به پایین مخزن می رود و به استخر باز می گردد.
مطلب مرتبط: فیلتر کارتریجی استخر چیست؟
مزیت های فیلتر شنی استخر چیست؟
فیلترهای شنی آلاینده‌ها را در محدوده اندازه ۲۰ تا ۴۰ میکرون به دام می اندازند. میکرون یک میلیونیم متر است. برای نشان دادن اندازه کوچک آنها، جالب است بدانید که یک تار موی انسان حدود ۷۰ میکرون ضخامت دارد! آلاینده هایی با اندازه ۲۰ تا ۴۰ میکرون در واقع کوچک هستند، اما برخی از باکتری‌ها بسیار ریز هستند و اندازه ای در حدود ۲ میکرون دارند.
بدون یک ماده منعقد کننده فیلتر شنی فقط برای جدا کردن مواد جامد درشت از آب در گردش موثر است. اما در صورت اضافه کردن یک ماده منعقد کننده، ماسه فیلتر جهت جدا کردن مواد جامد معلق و باکتری ها بسیار موثر خواهد شد.
به مرور زمان، ذرات به دام افتاده در شن و ماسه جمع می شوند و راندمان فیلتر را کاهش می دهند. تجمع آلاینده ها از جریان مناسب آب جلوگیری می کند و فشار در مخزن فیلتر را افزایش می دهد. یک گیج فشار در کنار فیلتر به شما هشدار می دهد که فشار داخل فیلتر افزایش پیدا کرده است و زمان سرویس و نگهداری است.
یکی از مزایای فیلترهای شنی، نگهداری ساده و آسان است. در این حالت تنها کاری که باید انجام دهید این است که فیلتر را شستشوی معکوس (بک واش) دهید، به این معنی که آب را در جهت معکوس جاری کنید تا آلاینده ها خارج شوند. جهت جریان آب در آنها هنگام تصفیه از بالا به پایین و هنگام بک واش از پایین به بالا است.
در فیلترهای شنی جدید، عمل شستشوی معکوس به سادگی و توسط شیری که روی فیلتر قرار دارد، انجام می‌شود که در ادامه مطالب نحوه بک واش را به طور کامل شرح خواهیم داد. معمولا زمان مناسب برای بک واش، زمانی است که فشار فیلتر بین ۸ تا۱۰ psi از مقدار فشار اولیه خوانده شده در زمان کارکرد معمولی بالاتر رفته باشد. همواره در نظر داشته باشید که فیلتر شنی نمی بایست بر اساس بازه های زمان مشخص (مثلاً هر سه روز یکبار)، بک واش شود. خیلی مهم است که بدانید تعداد بک واش بیش از حد فیلتر شنی، باعث کاهش عملکرد آن می شود.
عواملی مانند تغییر شرایط آب و هوا، بارش های سنگین، گرد و خاک، آلودگی و حتی دمای آب، بر روی زمان و تعداد دفعات مورد نیاز بک واش تأثیرگذار هستند. فیلترهاى شن و ماسه اى اتوماتیک بهترین گزینه براى استخرهاى شنا مى باشند زیرا سیستم بک واش خودکار دارند. به این معنى که میتوانند برنامه ریزى شوند که چه زمانى شیرها معکوس شوند، پس شویى انجام شود و دوباره شیرها به حالت قبل باز گردند. این فیلترها بدون نیاز به اپراتور هستند اما هزینه ابتدایى بالاترى را دارند.
مراحل بک واش فیلتر شنی استخر
مرحله اول: برای جلوگیری از وارد شدن آسیب به سیستم لوله کشی و شیر فیلتر، قبل از هر کاری پمپ استخر را خاموش کنید.
مرحله دوم: در حالت عادی کارکرد استخر، شیر فیلتر در وضعیت FILTER قرار دارد. اهرم شیر را کاملاً به سمت پایین فشار داده و آنرا حرکت دهید تا در حالت BACKWASH قرار بگیرد. همیشه به یاد داشته باشید که برای جلوگیری از صدمه دیدگی قسمت seal شیر، کاملاً اهرم را به پایین فشار داده و سپس آنرا بچرخانید.
مرحله سوم: مطمئن شوید که شیلنگ خروجی بک واش به خروجی فاضلاب محوطه کشیده شده است.
مرحله چهارم: پمپ را روشن کنید. اجازه دهید حداقل به مدت دو دقیقه پمپ کار کند. به بخش Sight Glass فیلتر نگاه کنید. باید آب کدر موجود در این محفظه به تدریج شفاف شود.
مرحله پنجم: مجدداً پمپ را خاموش کنید.
مرحله ششم: دسته شیر را به پایین فشار داده و آنرا در وضعیت RINSE (آبکشی) قرار دهید. بعد از بکواش، سیسلیس های فیلتر در حالت نامنظمی قرار دارند و باید به حالت قبل خود برگردند. همچنین، کثیفی های برجامانده بعد از بک واش می بایست شستشو شده و به بیرون فیلتر هدایت شوند. وضعیت “آبکشی” این دو کار را برای فیلتر انجام می دهد.
مرحله هفتم: پمپ را روشن کنید و اجازه دهید تا فیلتر در حالت RINSE بین یک تا دو دقیقه کار کند.
مرحله هشتم: اهرم شیر را کاملاً به سمت پایین فشار داده و آنرا حرکت دهید تا شیر فیلتر مجددا در وضعیت FILTER قرار بگیرد.
مرحله نهم: پمپ را روشن کنید. هم اکنون فیلتر استخر شما در حالت کارکرد عادی خود قرار دارد. گیج فشار فیلتر را مشاهده کنید. الان باید فشار فیلتر نسبت به حالت قبل از بک واش، حدود ۸ تا 10psi کاهش پیدا کرده باشد.
نکته بسیار مهم: در تمامی مراحل، مهمترین نکته این است که هیچگاه نمی بایست دسته فیلتر در حالتی که پمپ روشن است، چرخانده شود. بیشترین دلیل خراب شدن شیر فیلترهای شنی، اهمیت ندادن به همین مورد ساده ولی در عین حال بسیار مهم است.
حالت های مختلف شیر چند راهی در فیلتر شنی استخر
یک فیلتر شنی استخر دارای یک شیر چند راهی برای کمک به شستشوی معکوس و نگهداری آن است، که با حالت های متعدد برای انجام عملکردهای مختلف هستند. در اینجا حالت های مختلف شیر چند راهی و مسیر جریان آب در هر کدام از حالتها را با هم بررسی می کنیم:
فلش های قرمز نشان دهنده آب تصفیه نشده از استخر است.
فلش های آبی نشان دهنده آب تصفیه شده تمیز است.
فلش سبز نشان دهنده آب کثیف است.
هشدار: هنگامی که دستگیره را می چرخانید، آب بر اساس تنظیمات انتخاب شده در جهات مختلف منحرف می شود. تمام تغییرات باید با پمپ خاموش انجام شود. به عبارت دیگر، هرگز دسته شیر چند راهی را در حالی که پمپ در حال کار است نچرخانید.
فیلتر (FILTER) :
عملکرد عادی فیلتر است. در این تنظیم، آب استخر وارد حوضچه شده و در بالای بستر شنی پاشیده می شود. در بستر شنی تحت فشار حرکت می کند، جایی که ماسه های موجود ذرات را فیلتر می کنند. این آب تمیز شده وارد قسمت‌های جانبی در پایین فیلتر می‌شود، از طریق چند نازل ورودی وارد لوله ایستاده (استندپایپ) می شود و از مجرای خروجی خارج می شود و مجددا به استخر باز می‌گردد.
شستشوی معکوس (BACKWASH):
در حالت شستشوی معکوس، جریان نسبت به عملکرد عادی فیلتر معکوس می شود. آب استخر تصفیه نشده وارد فیلتر می شود و از طریق لوله ایستاده (استندپایپ)، از نازل های پایین فیلتر خارج می شود، و از داخل بستر شنی به سمت بالا هدایت می شود. این عمل تمام کثیفی ها و ذرات معلق در شن و ماسه را از بین می برد. این آب کثیف از خروجی فاضلاب در پشت شیر چند راهی به بیرون فرستاده می شود. شستشوی معکوس نه تنها شن و ماسه را شستشو می دهد، بلکه منجر به جابجایی آنها می شود که باید در مرحله بعدی مجددا مکان آنها تثبیت شود.
آبکشی (RINSE):
جریان آب در مرحله آبکشی دقیقاً مانند مرحله فیلتر است، با این تفاوت که آب تصفیه شده به جای برگشت به استخر، از خط فاضلاب خارج می شود. این مرحله به دو دلیل همیشه باید بعد از شستشوی معکوس انجام شود:
اول، هر گونه کثیفی و زباله در فیلتر که در حین شستشوی معکوس خارج نشده باشد، اکنون با ماسه معلق است. برگرداندن فیلتر به حالت عادی می تواند مقداری از آن را وارد استخر کند.
دوم، آبکشی کمک می کند تا بستر شنی برای زمانی که سیستم دوباره در حالت فیلتر قرار می گیرد، تثبیت شود.
بازچرخش (RECIRCULATE) :
- این حالت فیلتر را به طور کامل دور می زند، گویی از مدار لوله کشی حذف شده است.
- آب استخر از استخر خارج می شود، از سمت پمپ وارد شیر شده و بدون وارد شدن به فیلتر، از طریق پورت خروجی، مجدداً وارد استخر می شود.
- استفاده از این حالت، برای زمان هایی است که تنها به گردش آب در استخر بدون وارد شدن به فیلتر نیاز باشد.
- عملی ترین استفاده از این تنظیم در مراحل اولیه شوک کلر استخر است، که مخلوط کردن آب استخر مورد نظر است، اما فیلتر کردن جریان را خیلی سریع کاهش می دهد.
فاضلاب (WASTE):
در این حالت، آب تصفیه نشده استخر، فیلتر را دور می زند و از خط فاضلاب خارج می شود. متداول ترین استفاده از این حالت برای جارو کردن استخر یا برای تخلیه استخر است.
تنظیمات نهایی در شیر چند راهی به شرح زیر است:
زمستان (WINTER) : شیر چندراهی عمداً بین دو تنظیم قرار می گیرد و مسیرهای عبور را به طور کامل باز می کند. این تنظیم زمانی استفاده می شود که فیلتر در زمستان خالی است، و در این حالت، هیچ فشاری به شیر و مواد آب بندی آن وارد نمی شود.
بسته (CLOSED) : این تنظیم فیلتر را به یک شیر توپی بزرگ تبدیل می کند و جریان آب را بین ورودی و خروجی قطع و مسدود می کند.
نکته: زمانی که پمپ روشن است، به هیچ وجه شیر فیلتر را در این حالت قرار ندهید.
تعویض ماسه فیلترهای شنی
بعد از گذشت چند سال لبه های ناهموار ماسه ها به آرامی در اثر فرسایش فرسوده می شوند و در نهایت به سطوح صافی تبدیل می شوند که قادر به گرفتن چیزی نیستند. به همین علت هنگامی که به صورت دائم از استخر استفاده می شود و در فواصل زمانی مختلف بکواش انجام می شود، باید بین هر ۵ تا ۷ سال شن و ماسه فیلتر را تعویض کنید.
ضوابط استاندارد ملی ایران شماره ۱۱۲۰۳ در مورد فیلترهای شنی
در خصوص فیلترهای شنی توجه به موارد زیر الزامی است:
الف- در فیلترهای شنی که بر مبنای فشار ثقل کار می کنند ، نباید نرخ فیلتر کردن آنها بیشتر از ۳ گالن-دقیقه بر فوت مربع باشد. فیلترهای شنی با قابلیت فیلتر مضاعف (تحت فشار یا خلاء) می توانند با نرخ فیلتراسیون ۱۵ گالن-دقیقه بر فوت مربع کار کنند. در فیلتر های شنی چند محفظه ای با عملکرد سریع نیز نرخ فیلتراسیون نباید بیشتر از ۳ گالن-دقیقه بر فوت مربع باشد. در فیلترهای شنی چند محفظه ای با عملکرد فوق سریع نرخ فیلتر کردن نباید از ۵ گالن-دقیقه بر فوت مربع به ازاء سطح مقطع فیلتر بیشتر شود.
ب- شیرهای تخلیه فیلتر ها باید به صورت روزانه باز شوند. در صورت نیاز برای خارج کردن هوای جمع شده در فیلتر باید شیرها را به دفعات بیشتری در طول روز باز نمود.
پ- فیلتر های شنی باید با دبی ۱۲ تا ۱۵ گالن-دقیقه بر فوت مربع و یا مطابق آنچه سازنده پیشنهاد نموده است پس شویی شود.
سخن آخر در مورد فیلتر شنی استخر
فیلترشنی یکی از بهترین سیستم های فیلتراسیون آب استخر است. شما در این پست تا اینجا در مورد مکانیزم فیلترشنی استخر، نحوه تصفیه آب با فیلتر شنی آشنا شدید. برای اطلاع از قیمت فیلتر شنی استخر میتوانید به سایت هایی مثل دیجی کالا یا ترب رجوع کنید. اگر هم قصد دارید برای سیستم استخر خود این فیلتر را راه اندازی کنید، روی کمک ما حساب کنید. ما برای پیاده سازی تصفیه آب با فیلترشنی آماده هستیم.
